ボルトを外さず裏波を確認！T-1F・TN-F溶接試験対策用治具
ボルトを外さず、溶接裏波を簡単に確認！

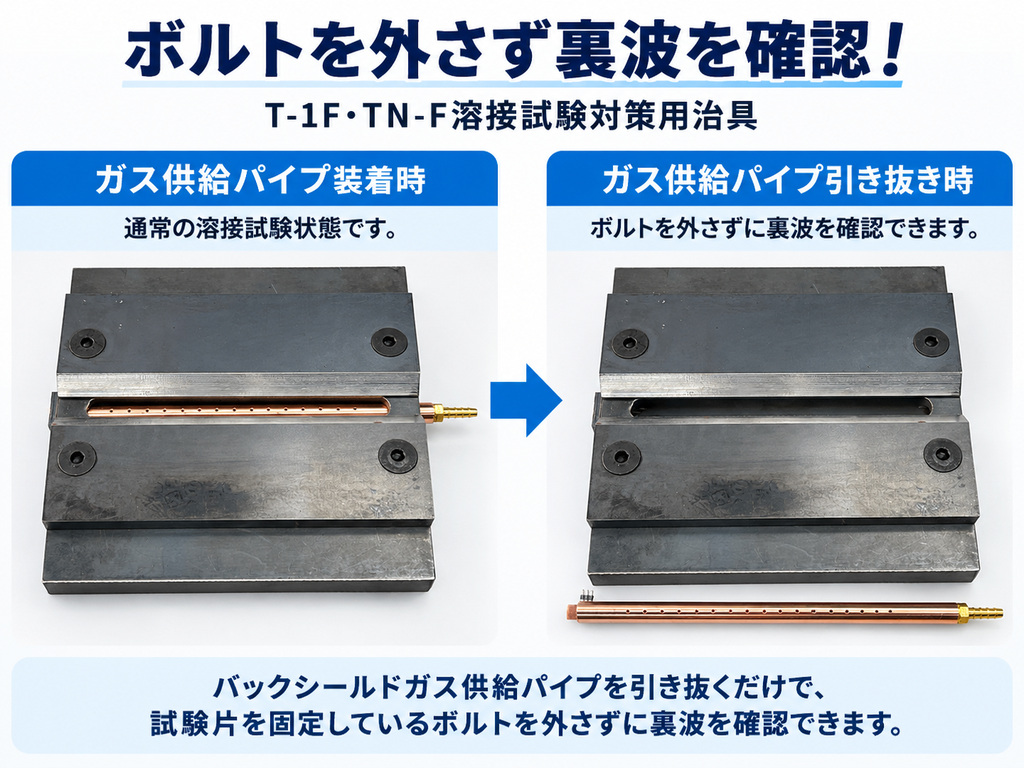

HIDEのT-1F・TN-F溶接試験対策用治具は、バックシールドガス供給パイプを引き抜くだけで、試験片を固定しているボルトを外さずに裏波を確認できる構造です。
溶接のたびにボルトを取り外す必要がないため、繰り返し行う溶接練習での確認作業を効率化できます。
また、押え板の間隔を2段階に調整でき、T-1F・TN-Fの両方の試験練習に対応します。バックシールドガスの適切な供給によって、良好な裏波形成をサポートします。
本治具はタケノコ部分に接続するだけで、HIPURGE®・HIPURGE-E®とも連動可能です。これにより、手間のかかる溶接作業を手軽に行うことができます。
固定ボルトを外さず、裏波を確認できる独自構造
固定ボルトを外さず、裏波をすぐに確認できます。
HIDEの治具は、バックシールドガスを供給するパイプを引き抜くだけで、試験片を固定したまま溶接裏波を確認できる構造です。
確認のたびに固定ボルトを取り外す必要がなく、作業時間を短縮できます。繰り返し行う溶接試験の練習において、特に便利な機能です。
なお、バックシールドガスの流量は2.4L/minでも供給できますが、今回の溶接試験では4.0L/min以上のほうが、より良好な裏波が得られました。
SUS304・板厚3mmの溶接試験サンプル
SUS304・板厚3mmでの溶接試験実績
HIDEのバックシールド治具を使用し、SUS304・板厚3mmの溶接試験を実施しました。
バックシールドガス流量3L/min以下でも良好な裏波を確認しています。ガス流量の上限は10L/min程度です。
実際の溶接条件や試験片の状態によって適切なガス流量は異なりますので、裏波の状態を確認しながら調整してください。
また、別売ブラケットを使用することで、TN-V・TN-H・TN-Oの溶接練習にも対応できます。
※スタンドは付属しません。
ご購入・お問い合わせは下記よりご連絡ください。
※スタンドはご用意ください。
ご購入、お問い合わせは下記よりご連絡ください。
-
別売ブラケットによる対応範囲の拡張
別売ブラケットを装着することで、T-1F・TN-F以外の溶接試験練習にも対応できます。
-
別売ブラケット装着例（別角度）
別売ブラケットを取り付けた状態を別の角度から撮影した写真です。装着時の構造や取り付け位置をご確認いただけます。
-
別売ブラケット装着例（構造詳細）
別売ブラケットの装着状態を示しています。用途に応じてブラケットを追加することで、TN-V・TN-H・TN-Oの溶接試験練習にも対応できます。
使用方法
製品の使用方法を動画でご紹介しています。
バックシールドガスの供給方法や治具の使い方をご確認ください。
ボルトを外さずに裏波を確認できる構造により、繰り返し行う溶接試験の練習を効率化できます。
価格・ご購入方法については、下記をご覧ください。
※仕様,価格は技術改善などにより予告無く変更する場合がありますがご了承ください。
